QUY TRÌNH ÉP CỌC BÊ TÔNG BẰNG GIÀN MÁY ROBOT

Ngay nay sự phát triển công nghệ 4.0 đã làm cho những công ty hàng đầu nghiên cứu những loại máy móc hiện đại trong đó có sản phẩm máy ép cọc bê tông Robot ra đời đã là sự thay thế cho các loại máy ép công nghệ xưa kia. Loại máy Robot giúp con người thi công những công trình khó khăn nhất và đạt tiến độ và thời gian nhanh hơn nhiều so với trước đây. Bước đột phá đã giúp con người gia cố các nền móng vững chắc hơn.
Cập nhật : 21/10/2019
 Quy trình từng bước ép cọc bê tông bằng giàn máy Robot tự hành

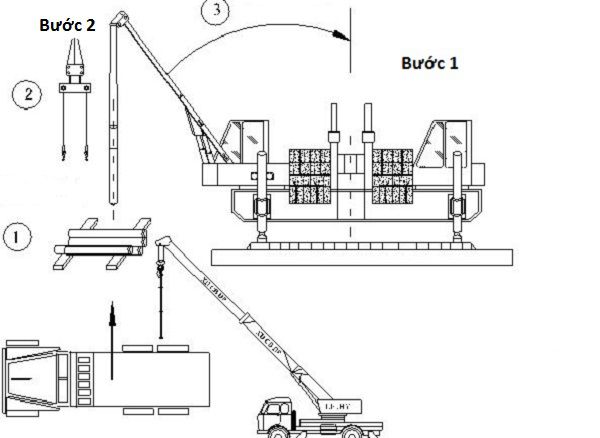

B1:Công tác chuẩn bị máy móc

Quan trọng nhất là khâu chuẩn bị để công trình đi hoạt động chơn chu thì đầu tiên chúng ta chuẩn bị và kiểm tra máy móc, thiết bị liên quan trong quá trình ép như dây điện, cọc bê tông, Công nhân ép cọc.
Chúng ta cần chuẩn bị kỹ trước khi cho máy đi tới công trình thử máy xem có bị suỵt sẹt làm sao không, Kiểm tra di chuyển của máy và bộ ép của máy, Kiểm tra kỹ cọc để đảm bảo trong quá trình ép cọc không bị vỡ hoặc sứt sẹo...

B2: Tập kết cọc và chuẩn bị đưa cọc vào máy ép

Sau khi chuẩn bị xong các máy móc chúng ta tiến hành đưa máy móc tới công trình và tập kết tại công trình lắp đặt các thiết bị để chuẩn bị quá trình thi công cho các công trình và dự án.

Vận chuyển và tập kết cọc làm sao để đảm bảo cọc không bị thiếu trong quá trình thi công. Sau đó kiểm tra bản vẽ và xác minh các vị trí tím cọc để cần ép cọc bê tông.

Bước 3: Tinh chỉnh cọc sao cho mũi cọc không bị lệch

Trước khi ép chúng ta cần đưa cọc vào vị trí cần ép lúc này ta cẩn tinh chỉnh cọc sao cho cọc không bị nghiêng vẹo trong quá trình ép nó không bị xiên dẫn đến cọc ép không đủ lực và bị vỡ cọc.

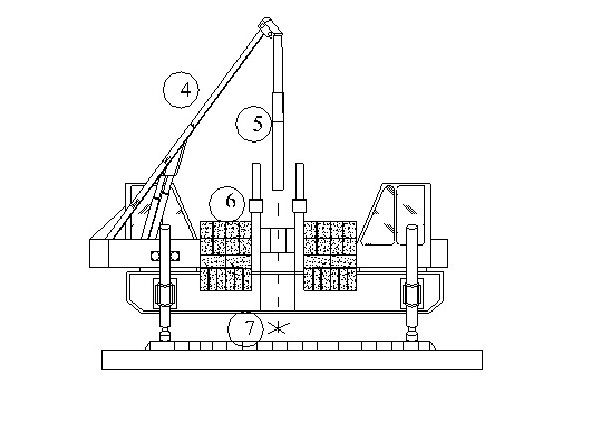

Bước 4: Khởi động máy ép Robot và Tiến hành thi công ép cọc thử nghiệm đầu tiên

Sau khi đưa cọc vào lồng ép và đúng vị trí tim cọc thì chúng ta tiến hành vận hành bộ ép thủy lực để ép cọc. Trong quá trình ép chúng ta cần chú ý tới đồng hồ để khi ép nó đạt đủ tấn như trong bản thiết kế thì máy Robot Thủy Lực chúng ra dừng lại.

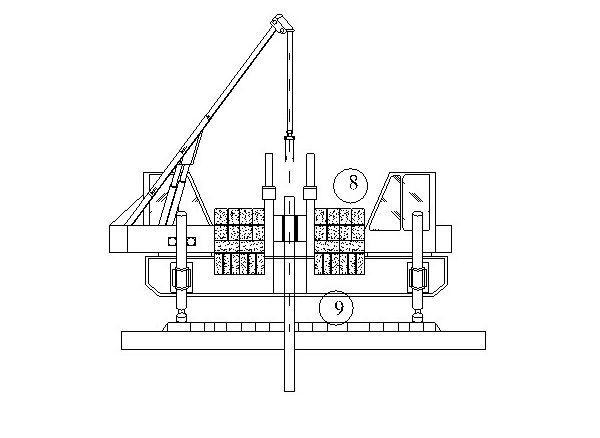

Bước 5: Ép hết cọc mũi cho cọc thân vào điều chỉnh cọc sao cho vuông góc và thẳng đứng để không bị lệch tim

Sau khi kết thúc hành trình đầu tiên chúng ta tiếp lục cẩu cọc và bộ ép thủy lực Robot làm sao đặt cọc trên và cọc dưới không bị lệch nhau sau khi đặt chuẩn thì chúng ta tiền hành dùng bản mã để hàng 2 đầu cọc vào nhau để trong khi ép nó không bị lệch cọc. Trong trường hợp cọc vuông thì chúng ta dùng bản mã đển hàn đầu cọc với nhau, Đối với cọc Ly tâm thì ta đặt chuẩn không cần bản mã chỉ cần que hàn vào hàn quanh kín đầu 2 thân cọc với nhau.

Tiến hành ép cho tới khi đạt đủ độ PminPmax như trong bản thiết kế thì dừng.

Bước 6: Nghiệm thu cọc và bàn giao công trình

Trong quá trình ép cọc xong thì chúng ta tiến hành nghiệm thu cọc và bàn giao và ký tá từ 2 bên.

Chú ý trong quá trình thi công Máy Robot tự hành:

  • TH1: Trong quá trình ép Nếu Tim cọc ép đạt độ sâu theo thiết kế đạt độ Pmin thì dừng
  • TH2: Trong quá trình ép Nếu Tim cọc đạt độ sâu theo thiết kế và không đạt lực ép Pmin thì ta tiến hành ép đến khi nào đạt Pmin thì dừng

Đơn vị giám sát tại công trình có nhiệm vụ và tư vấn và giám sát để đảm bảo quá trình ép cọc không bị sai lệch và đúng như trong bản thiết kế để đảm bảo chất lượng cho từng công trình.

Trong những trường hợp thi công mà gặp cát, đá bên dưới công trình thì giám sát báo cáo tình hình lên trên đổi phương án hoặc làm sao để mặt bằng có thể thi công được, không sẽ ảnh hưởng đến công trình chất lượng công việc.

BẢNG BÁO GIÁ ÉP CỌC BẰNG ROBOT TỰ HÀNH

 1/ Báo giá hạng mục cọc Vuông và Cọc Tròn Dự ứng Lực đúc sẵn

HẠNG MỤC CỌC BT # Mác cọc BT Chiều dài Cọc/m Kích thước Báo giá/md
Cọc PHC D300 Đúc Sẵn #600-800 6,7,8,9,10,11,12 D300 200.000-210.000
Cọc PHC D350 Đúc Sẵn #600-800 6,7,8,9,10,11,12 D350 260.000-270.000
Cọc PHC D400 Đúc Sẵn #600-800 6,7,8,9,10,11,12 D400 330.000-350.000
Cọc PHC D500 Đúc Sẵn #600-800 6,7,8,9,10,11,12 D500 430.000-460.000
Cọc PHC D600 Đúc Sẵn #600-800 6,7,8,9,10,11,12 D600 540.000-560.000
Cọc 200X200 Đúc sẵn #250 3,4,5,6 200X200 140.000-150.000
Cọc 250X250 Đúc sẵn #250 3,4,5,6,7 250X250 195.000-210.000
Cọc 300X300 Đúc sẵn #250 3,4,5,6,7,8 300X300 290.000-310.000
Cọc 350X350 Đúc sẵn #250 3,4,5,6,7,8 350X350 350.000-370.000
Cọc 400X400 Đúc sẵn Liên hệ 3,4,5,6,7,8  400X400 Liên hệ

 2/ Báo giá hạng mục thi công ép cọc bằng giàn máy Robot Thủy Lực

Hạng mục Thi công ROBOT Báo giá thi công
Nếu khối lượng thi công máy bán Tải  > 1000md 40.000 - 60.000 VNĐ/md
Nếu khối lượng thi công máy bán Tải <= 1000md 60 triệu- 90 triệu/ Căn

Mọi thắc mắc và yêu cầu các bạn có thể liện hệ số điện thoại trên website của Công ty để được tư vấn và báo giá cụ thể cho từng dự án và từng công trình. Thanks
